PRODUKTE

ANTRIEBSREGLER

Steuerungen für Ein- und Mehrachs-Systeme mit Servo- und Schrittmotoren sind unsere Kernkompetenz. Alle Komponenten werden bei JBG-Elektronik entwickelt und gefertigt, was uns unabhängig von den großen Anbietern macht. Dies hat für unsere Kunden den Vorteil, dass der Service (Ersatzteile, Reparaturen, Software-Anpassungen) über einen deutlich längeren Zeitraum gesichert ist. Wir achten auch darauf, dass bei Neuentwicklungen die Kompatibilität zu unseren älteren Produkten nicht verloren geht.

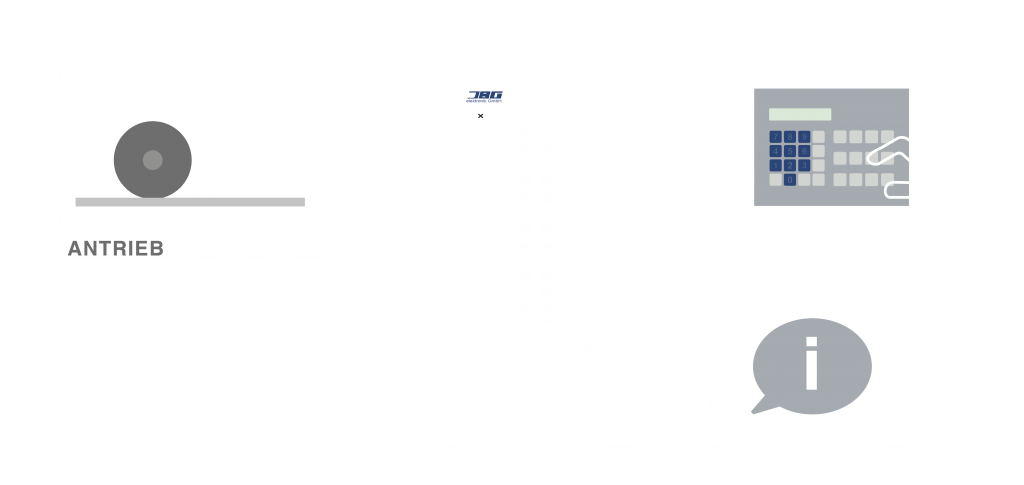

Die Antriebsregler können als Stand-Alone Geräte oder als Mehrachs-Anlagen unter einem gemeinsamen Bedienteil, einem JBG-Steuerrechner oder einem Windows-PC verwendet werden. Ebenso können sich die Geräte zentralen Steuerungen unterordnen und über Feldbusse kommunizieren.

Leistung

Die aktuellen Regler der F- und FK-Reihe besitzen leistungsfähige 32-Bit Prozessoren, welche die internen Prozesse (Stromregler, Lageregler, Bewegungssteuerung, Ablaufprogram, PLC, Schnittstellen) ohne Probleme realisieren.
Auch für kundenspezifische Erweiterungen ist somit genügend Kapazität verfügbar.

Sicherheit

Unsere Antriebsregler können mit zertifizierten Sicherheitsmodulen (IS) ausgestattet werden. Diese realisieren die Betriebsarten bzw. Funktionen STO (Sicherer Halt), SOS (Sicherer Betriebshalt), SLS (Sicher reduzierte Geschwindigkeit), SLI (Sicher begrenztes Schrittmaß), und SS1/SS2 (Sicheres Stillsetzen). Die Parametrierung der Module erfolgt komfortabel mit unserer Service-Software J-CAM. Für geringere Anforderungen kann auch eine einfache und günstige Sichere Impulssperre (IPS) verbaut werden.

Feldbus-Anbindung

Unsere Steuerungen können mit Feldbusmodulen der Fa. HMS ausgerüstet werden. Bereits realisiert sind EtherCAT, PROFINET, PROFIBUS, EtherNet/IP und Modbus/TCP. Weitere Bustypen können bei Bedarf realisiert werden.

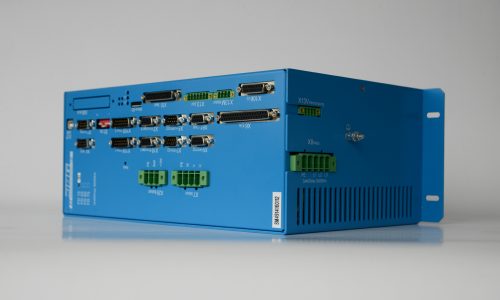

test

Kassette: FD(R)-15

JBG_Eletronik_VF_2021

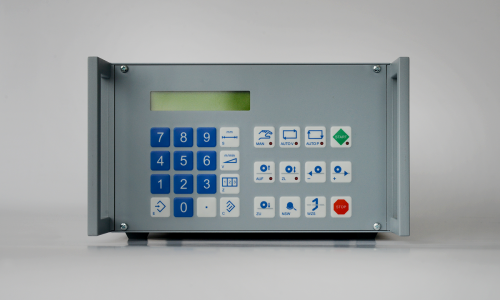

Tischgerät: VF(R)

JBG_Eletronik_FK-20_2021

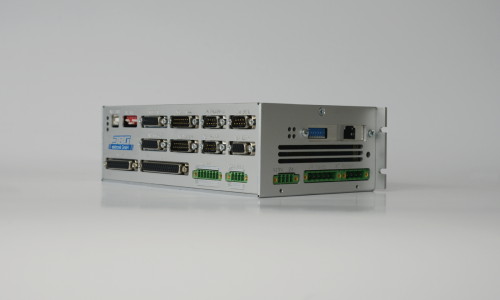

Kassette: FK(R)-20

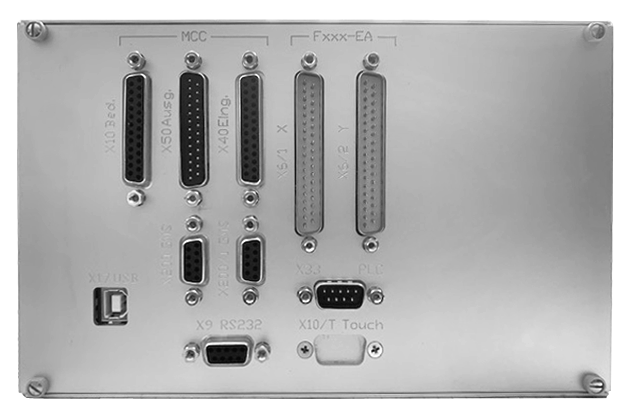

Rückseite Steuerrechner:
mögliche Anschlüsse

STEUERRECHNER

Der Steuerrechner von JBG-Elektronik dient im Allgemeinen der Koordination mehrerer Achsen und wird in einem separaten 19″ Einschub aufgebaut. Er kann entweder in Schaltschränke oder in einem 19″ Tischgehäuse eingebaut werden und enthält die MCC2-CPU und ggf. weitere, optionale Komponenten wie 24V Ein- und Ausgabekarten, ein Nockenschaltwerk oder eine Bahnsteuerungskarte (Interpolation).

Leistung

Der aktuelle Steuerrechner (MCC2) besitzt einen leistungsfähigen 32-Bit Prozessor, welcher die internen Prozesse (Ablaufprogram, PLC, Bedienteil-Kommunikation, Schnittstellen) ohne Probleme realisiert.

Feldbus-Anbindung

Auch der Steuerrechner selbst kann mit Feldbusmodulen der Fa. HMS ausgerüstet werden. Bereits realisiert sind EtherCAT, PROFINET und PROFIBUS. Weitere Bustypen können bei Bedarf realisiert werden.

SOFTWARE

Software wird bei JBG-Elektronik in vielfältiger Form hergestellt. Jeder Antriebsregler, jede Interpolationskarte u.s.w. enthält Software, die so genannte Firmware. Darüber hinaus gibt es die CNC- und PLC-Programme, die teilweise von uns kundenspezifisch angepasst werden. Die Software für Windows-PCs ergänzt und komplettiert die Produktpalette…

J-CAM
ist unsere Haupt-Anwendung zur Bedienung und Pflege unserer Steuerungen über einen Windows-PC. Wir setzen J-CAM selbstverständlich auch hausintern ein, was die Betriebssicherheit und Aktualität der Software dauerhaft sicherstellt. Allgemeine technische Verbesserungen fließen regelmäßig in J-CAM ein.

  • Freiprogrammierbare CNC-Umgebung nach DIN 66025
  • Einfach zu beherrschende Projektverwaltung für unterschiedliche Werkstücke
  • Geeignet für Positionier- und Bahnsteuerungen
  • Geeignet für Maschinen mit mehreren unabhängigen Arbeitseinheiten (Stationen)
  • Werkzeuglängen- und Radius-Korrekturen (bis zu 99 Korrekturspeicher pro Station)
  • Windowsgerechte Bedienung mit kontextbezogener Hilfe-Funktion
  • Getrennte Programmierer- und Bediener-Oberflächen
  • Integrierte PLC-Entwicklungsumgebung
  • Integrierte Übertragungsfunktion zu Steuerungen mit DTR-Funktionalität (Flash-Dateispeicher)
  • Feldbus-Monitor zur Unterstützung der Entwicklung von Feldbus-Anbindungen
  • Umfasst einen kompletten Satz Service-Software (Hilfsprogramme)

Betriebssysteme:
Windows XP, Vista und 7 bis 11.
Windows 98, ME, NT, 2000 nur bis Version 2.07 von J-CAM.
